【Android进阶】Android事件分发流程

本文介绍了 Android 系统触摸事件分发的流程

首先经由一个经典的ANR报错引入：

// 1. InputDispatcher 记录应用无响应
I/InputDispatcher: Application is not responding: Window{<Window Token> u0 com.your.package/com.your.package.YourActivity}.
    It has been 5001.0ms since event, 5001.0ms since wait started.
    Reason: Waiting to send non-key event because the touched window has not finished processing certain input events that were delivered to it over 500.0ms ago.
    Wait queue length: 1. Wait queue head age: 5001.0ms.

// 2. WindowManagerService 记录输入事件调度超时
I/WindowManager: Input event dispatching timed out sending to com.your.package/com.your.package.YourActivity.
    Reason: Waiting to send non-key event because the touched window has not finished processing certain input events that were delivered to it over 500.0ms ago.

Application is not responding: Window{...} 指出了是哪个应用程序窗口发生了无响应。触摸事件到达已经超过 5 秒（ANR 默认超时时间）。

Reason: Waiting to send non-key event... 这就是核心原因。 它表示 InputDispatcher 正试图发送一个后续的触摸事件（比如 ACTION_MOVE 或 ACTION_UP），但是前一个事件（通常是 ACTION_DOWN）发送到这个窗口后，窗口还没有返回结果（即没有完成 Activity.dispatchTouchEvent() 的调用）。在 ANR 触发的 5 秒总时长中，这个等待事件在队列头部停留的时间已经超过了 500 毫秒（这个数值是内部用于判断是否阻塞的阈值，不是总的 ANR 超时）。

事件传递到Window之前

这部分在APP冷启动，点击Launcher图标的阶段有所介绍。直接复制过来：

Android 系统是由事件驱动的，而 input 是最常见的事件之一，用户的点击、滑动、长按等操作，都属于 input 事件驱动，其中的核心就是 InputReader 和 InputDispatcher 。 InputReader 和 InputDispatcher 是跑在 SystemServer进程中的两个 native 循环线程，负责读取和分发 Input 事件。

  • InputReader 负责从 EventHub 里面把 Input事件 读取出来，然后交给 InputDispatcher 进行事件分发；
  • InputDispatcher 在拿到 InputReader 获取的事件之后，对事件进行包装后，寻找并分发到目标窗口;

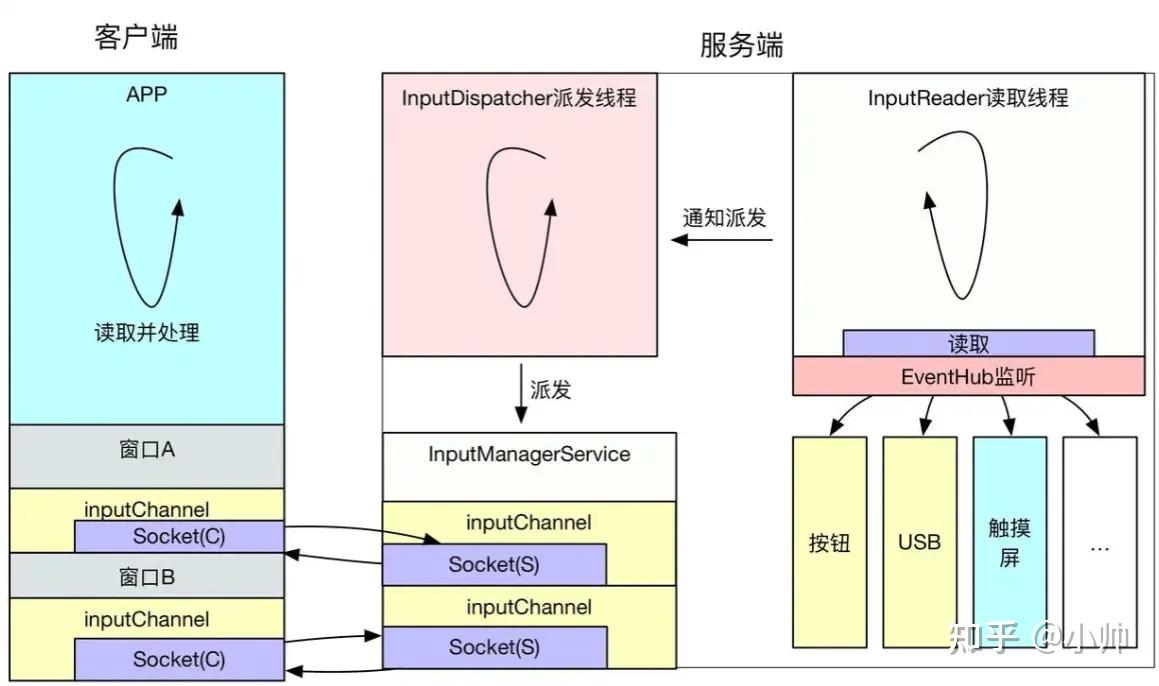

system_server 的native线程 InputReader 读取到了一个触控事件。它会唤醒 InputDispatcher 去进行事件分发，先放入 InboundQueue 队列中，再去 寻找处理事件的窗口 ，找到窗口后就会放入 OutboundQueue 队列，等待通过socket通信发送到 launcher应用 的窗口中，此时事件处于 WaitQueue 中，等待事件被处理，若5s内没有处理，就会向 systemserver 报ANR异常。

input_event

Launcher进程接收到之后，通过 enqueueInputEvent 函数放入 “aq” 本地待处理队列中，唤醒 UI线程 的 deliverInputEvent 流程进行事件分发处理，具体交给界面window里的类型来处理。

从View布局树的根节点DecorView开始遍历整个View树上的每一个子View或ViewGroup界面进行事件的分发、拦截、处理的逻辑。

这次的触摸事件被消耗后，Launcher及时调用 finishInputEvent 结束应用的处理逻辑，再通过JNI调用到native层InputConsumer的 sendFinishedSignal 函数通知 InputDispatcher 事件处理完成，及时从 waitqueue 里移除待处理事件，避免ANR异常。

整个处理流程是按照责任链的设计模式进行

整体传递流程

应用程序在Activity创建之初，在 setView 方法中，就通过 WindowManager 发起Binder通信向 WMS 注册了自己的 Window 到系统进程中。后续有触摸事件时， InputDispatcher 会接收到来自 InputReader 的 MotionEvent 。InputDispatcher 会查询 WMS 持有的窗口列表，根据触摸事件的 X/Y 坐标，找出在触摸点下方的最顶层、可见且可接收输入的窗口。WMS 还会判断当前哪个窗口拥有输入焦点 (Input Focus)。对于非触摸事件（如按键），焦点窗口是首选目标。最终， InputDispatcher 确定了事件要发送到的目标窗口。

在此之前，会将这个触摸事件封装成一个 MotionEvent。

  • Window (PhoneWindow)： MotionEvent 最终会被发送给这个触摸点所对应的窗口（Window）实例。在 Android 中，Activity 对应的 Window 实际是 PhoneWindow 的一个实例。PhoneWindow 的 superDispatchTouchEvent() 方法是事件进入 View 体系的第一站。
  • DecorView (根 ViewGroup)： PhoneWindow 会将事件传递给其所持有的 DecorView。
    • DecorView 是一个 FrameLayout，它是 Activity 窗口的根 View。它包含了状态栏、标题栏（如果存在）以及 Activity 的实际内容区域。
    • DecorView 是一个 ViewGroup，它实现了 dispatchTouchEvent() 方法。
  • Activity 的 dispatchTouchEvent()： DecorView 在分发事件时，会调用 Activity 的 dispatchTouchEvent(MotionEvent ev) 方法。
    • 这是 Activity 参与事件分发的最早入口点。 Activity 的 dispatchTouchEvent() 方法通常会调用 getWindow().superDispatchTouchEvent(ev)，最终会把事件重新传给 DecorView 的 dispatchTouchEvent()。
  • View/ViewGroup 树的向下分发：
    • DecorView（作为根 ViewGroup）调用自己的 dispatchTouchEvent()，开始将事件向下分发给其子视图（即你通过 setContentView() 设置的布局）。
    • 事件沿着 View 树，从父 ViewGroup 经过 onInterceptTouchEvent() 检查，然后传给子 View/ViewGroup 的 dispatchTouchEvent()，直到找到一个处理该事件的 View。

总结

  • 触摸事件首先被系统发送给对应的 Window (PhoneWindow)。
  • Window 调用 Activity 的 dispatchTouchEvent()（Activity 获得第一次处理机会）。
  • Activity 的 dispatchTouchEvent() 又将事件交给 Window 的 DecorView。
  • DecorView（作为 View 树的根）开始将事件向下传递给内部的 View/ViewGroup 控件，完成真正的 View 树内部分发。

所以，Activity 和 Window 都是事件进入 View 树之前的重要环节，它们之间有交替的关系。

源码分析待补齐
